المقدمة
التجميع هو عنق الزجاجة الذي لا يتحدث عنه أحد. تبقى القطع على طاولة العمل، ويعبث العمال بمحاذاتها، وتسقط المثبتات، ويضيع الوقت هباءً. وهنا يأتي دور تصميم التجميع (DFA) ليغير قواعد اللعبة.
الأرقام واضحة. يستهلك تجميع الأجزاء المتعددة جزءًا كبيرًا من تكلفة التصنيع وجدوله الزمني. ولا يقتصر الأمر على الإنتاج فحسب، بل يشمل إعادة العمل، وطلبات الصيانة، والإصلاحات الميدانية التي تستغرق ضعف الوقت المتوقع.
إن تطبيق مبادئ التصميم للتجميع والتصنيع مبكراً يجنبنا كل ذلك. يصبح المنتج أبسط، وتتقلص خطوات التجميع، ويحتاج المشغلون إلى أدوات أقل، وينجز الفنيون الميدانيون العمل بشكل أسرع، ويتحسن كل من الإنتاج والخدمة.
يعمل كل من التصميم للتصنيع والتصميم للتجميع معًا. يُسهّل أحدهما عملية تصنيع القطعة، بينما يُسهّل الآخر عملية تجميع المنتج وتفكيكه. تجاهل أي منهما سيؤدي إلى عواقب وخيمة على أرضية المصنع أو سيارة الصيانة.
الفصل الأول - استقلال الجمعية
تجنب تسلسلات التفكيك القسري
عند تركيب جزء ما، لا ينبغي أن يكون من الضروري إزالة جميع الأجزاء الأخرى. وينبغي تطبيق المبدأ نفسه أثناء التفكيك. لا ينبغي أن تتطلب أعمال الصيانة تفكيك المنتج بالكامل حتى هيكله.
تُؤدي التسلسلات الإجبارية إلى زيادة العمل، مما يُطيل وقت التجميع، وبالتالي يُسبب إحباطًا للفنيين. كما أن الأجزاء عُرضة للتلف أثناء الفك غير الضروري. لذا، ينبغي أن يُراعي تصميم التجميع والتصنيع الجيد احتياجات الصيانة المستقبلية منذ البداية.
لا تقم بتفعيل سطحين للتزاوج في وقت واحد
يدخل جزءٌ ما في عملية التجميع. إذا تطلّب الأمر محاذاته مع سطحين في آنٍ واحد، يصبح الأمر في غاية الصعوبة. تزداد قوة التجميع بشكلٍ ملحوظ. لا يملك العامل خيارًا سوى الضغط بقوة وتحريك الجزء يمينًا ويسارًا.
يكمن الحل في التعشيق المتسلسل. أولًا، تقوم إحدى الميزات بتحديد موضع القطعة، ثم تتعشّق الميزة الثانية. وتُسهّل الخلوصات وزوايا التوجيه هذه العملية. هذا مبدأ أساسي في تصميم التصنيع للتجميع (DFA). ويمكنه توفير عدة ثوانٍ لكل عملية تجميع. وعندما تصل أحجام الإنتاج إلى الآلاف، تتراكم هذه الوفورات الزمنية لتُشكّل فوائد كبيرة.
توفير مساحة كافية للأدوات
يحتاج مفتاح الربط إلى مساحة كافية للدوران. يحتاج مفك عزم الدوران إلى مسار مستقيم. يحتاج المفك إلى مسار واضح.
يؤدي عدم كفاية الخلوص إلى مشاكل حقيقية. تتشابك المسامير بسبب إدخال الأداة بزاوية. لا يتم ربط البراغي بإحكام كافٍ لأن المقبس لا يستقر بشكل كامل. يتباطأ التجميع، وتزداد الحاجة إلى إعادة العمل.
يُعالج كلٌ من التصميم للتصنيع والتصميم للتجميع هذه المسألة. يجب أن يحتوي القالب أو الجزء المُصنّع على ميزات وصول - مثل الجيوب أو الفتحات أو مساحة كافية حول أدوات التثبيت. ينبغي تصميم الأجزاء مع مراعاة القالب، وليس العكس.
تبسيط الحركات الكينماتيكية
الحركة في خط مستقيم سريعة. ادفع القطعة للداخل. انتهى الأمر.
الحركة الخطية سريعة. ادفع القطعة للداخل. انتهى الأمر.
المسارات متعددة الاتجاهات أبطأ. يجب على المشغل أولاً إمالة القطعة وتدويرها ومحاذاتها قبل دفعها للداخل. كل حركة إضافية تضيف بضع ثوانٍ إلى العملية، وتزيد من خطر عدم المحاذاة.
تُعدّ الحركات البسيطة أنسب للأتمتة. يستطيع الروبوت الدفع عموديًا للأسفل بسهولة، لكنه يواجه صعوبة في التحرك على طول مسار إدخال متعرج. الأتمتة الفعّالة هي الأتمتة البسيطة. وهذا اعتبار أساسي لخطوط الإنتاج ذات الحجم الكبير أثناء تصميم DFA.

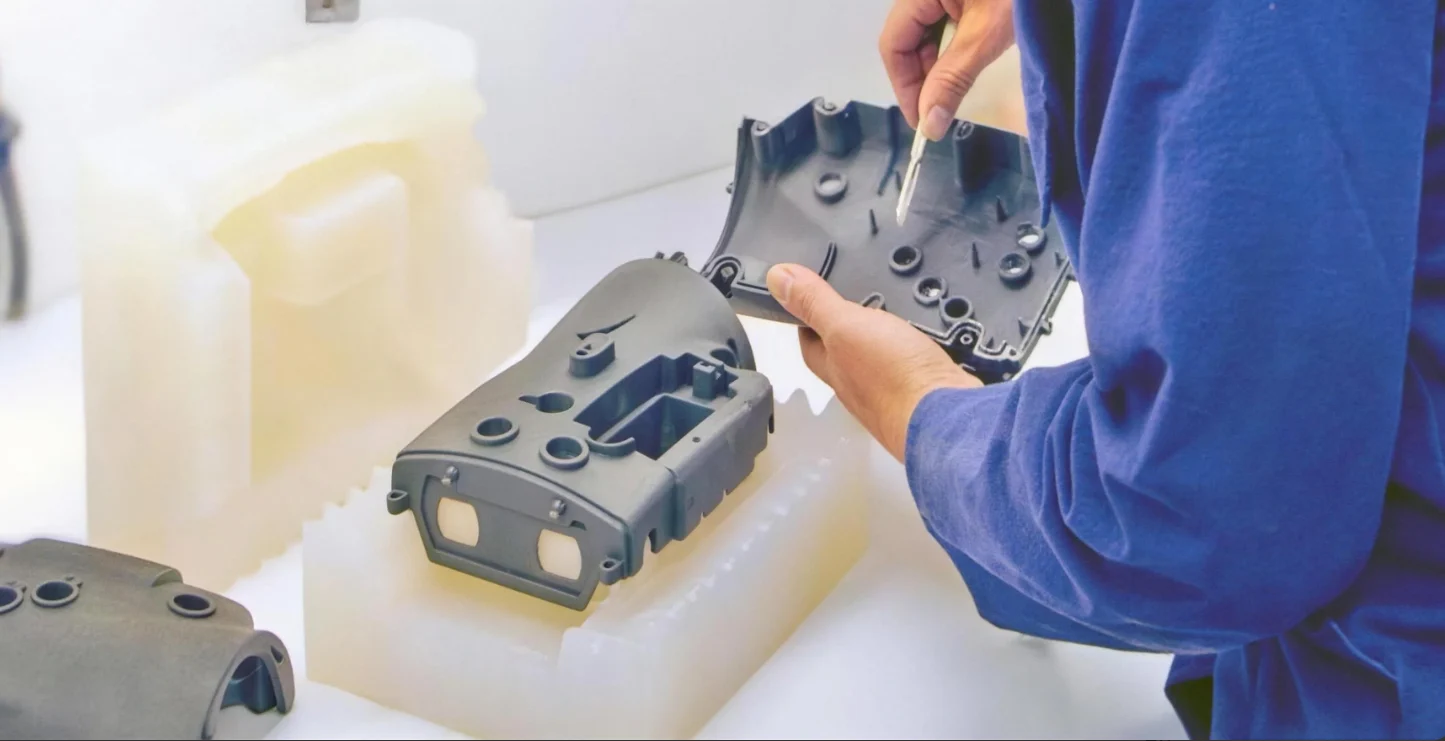

الفصل الثاني - منع الأخطاء في التصميم
ضمان الأداء الوظيفي بغض النظر عن أوامر التثبيت
لا يلتزم المشغلون دائماً بالدليل. فقد يتجاوزون بعض الخطوات، أو يعكسون ترتيب الخطوات، أو يرتكبون أخطاءً.
يُتيح التصميم الجيد للتصنيع حسب الطلب (DFA) إمكانية التكيف مع ذلك. فحتى مع تغير تسلسل التثبيت، سيظل التجميع النهائي يعمل بشكل صحيح. وتُسهم ميزات المحاذاة الذاتية، والمسافات الواسعة، وواجهات منع الأخطاء في ذلك.
إذا كان التصميم لا يعمل إلا عند تجميعه وفق تسلسل محدد، فمن المؤكد أنه سيفشل في خط الإنتاج. الخطأ البشري أمر لا مفر منه، ويجب أن يكون التصميم قادراً على استيعاب هذه الأخطاء.
استخدم عدم التماثل لتجنب الأخطاء (بوكا يوك)
تتلاءم النتوءات المربعة مع الثقوب المربعة، بينما تتلاءم النتوءات المستديرة مع الثقوب المستديرة. أما الموصلات ذات مجاري المفاتيح، فلا يمكن إدخالها إلا بطريقة واحدة.
هذا تصميم غير متماثل يُستخدم لمنع الأخطاء. فهو يمنع فعلياً التجميع غير الصحيح، فلا يستطيع المشغلون إدخال الأجزاء الخاطئة بالقوة.
هذه الطريقة غير مكلفة وفعالة، ولا تتطلب تدريبًا أو فحصًا. يجب أن يحافظ تصميم التصنيع (DFM) على هذا التباين. يجب أن تكون الأجزاء المصبوبة بالحقن ذات مجاري المفاتيح قابلة للفك بسهولة وسلاسة؛ ويجب أن تكون الأجزاء المشغولة آليًا ذات الخطوط غير المتماثلة قابلة للتثبيت بإحكام بواسطة أدوات التثبيت. يجب ألا تؤدي عملية التصنيع أبدًا إلى تقريب الحواف التي تمنع الأخطاء.
استغل التناظر لتبسيط التوجيه
يمنع عدم التناظر الإدخال الخاطئ. أما التناظر، من ناحية أخرى، فيلغي الحاجة إلى اختيار اتجاه معين.
قطعة دائرية ذات فتحات تثبيت مرتبة بشكل دائري؟ لا داعي للقلق بشأن ترتيب الفتحات. قطعة مربعة ذات جوانب متطابقة؟ أي دوران مناسب. يصبح التوجيه غير مهم.
يُقلل هذا من الجهد الذهني المطلوب. لا يحتاج المشغلون إلى التفكير، ولا تحتاج الروبوتات إلى أنظمة رؤية. وبما أنه لا حاجة لاختيار الاتجاه الصحيح، يتم القضاء على الأخطاء.
هناك مفاضلة هنا. فبينما يُسهّل التناظر عملية التجميع، إلا أنه قد يزيد من تعقيد تصميم المنتج للتصنيع (DFM) إذا نتج عنه توتر في القلب أو قيّد تخطيط الميزات. يجب تقييم كلا العاملين بشكل شامل لاختيار حل يحقق التوازن بين سرعة التجميع وتكاليف التصنيع.
أضف ميزات المحاذاة الذاتية والشطبات
يتلاءم المكونان معًا. في بعض الأحيان، لا يستطيع المشغلون رؤية واجهة التوصيل، وهو ما يُعرف بالتوافق الأعمى. يعتمد التوافق بشكل أساسي على ردود الفعل اللمسية، وأحيانًا على الحظ.
يمكن للشطبات حل هذه المشكلة. يعمل سطح التوجيه المخروطي على توجيه الأسطح المتزاوجة لتتلاءم معًا. ويتم تصحيح أخطاء التموضع الطفيفة تلقائيًا بواسطة السطح المخروطي. ونتيجة لذلك، تقل قوة الإدخال. وتنزلق الأجزاء بسلاسة في مكانها بدلًا من أن تعلق.
تؤدي الأسطح المخروطية والمستديرة نفس الغرض. فهي غير مكلفة التنفيذ، وتوفر عدة ثوانٍ لكل عملية تجميع، وتقلل من إجهاد المشغل. هذه ممارسة أساسية في تصميم المنتجات للتجميع.
إدراك القيمة الخفية للشطبات
إن فائدة التوافق واضحة. أما الفوائد الخفية فهي لا تقل قيمة.
تتعرض الحواف الحادة للتلف، بينما تحميها الحواف المشطوفة. وتؤثر عمليات المناولة والشحن والمغذيات الآلية جميعها على الحواف، مما يجعل الحواف المشطوفة أكثر متانة.
هل تعاني من تركيزات الإجهاد عند الزوايا؟ تعمل الشطبات على تقليلها، مما يطيل عمر القطعة أثناء الاستخدام.
تُفضل المغذيات الآلية الأجزاء المشطوفة، حيث تنزلق فوق بعضها البعض دون أن تتعثر، مما يُحسّن من موثوقية توجيهها ويقلل من احتمالية تعطلها.
يدعم التصميم من أجل التصنيع هذا الأمر. فالحواف المشطوفة سهلة التشكيل والتصنيع، ولا تضيف أي تكلفة في مرحلة تصميم الأداة، إذ تأتي الفائدة مجاناً.
الفصل الثالث - التصميم الجاهز للأتمتة
تصميم لعمليات الإمساك والتثبيت الروبوتية
تفتقر الروبوتات إلى المرونة. فهي تتطلب ظروف تشغيل مستقرة وقابلة للتكرار؛ وإلا فإنها ستتعطل.
يجب أن تكون نقاط التثبيت قابلة للتنبؤ. لا يمكن للتركيب أن يتحرك بشكل عشوائي حول قطعة العمل؛ بل يجب أن يحدد بدقة موضعها في كل مرة. تساعد أسطح التثبيت المسطحة والمتوازية على تحقيق ذلك من خلال توفير سطح تلامس ثابت لتركيبات الفك المتوازية. تضمن الأشكال الهندسية ذات القفل المحكم تثبيت قطعة العمل بإحكام أثناء النقل.
يعني تصميم التصنيع للأتمتة (DFA) تصميم أجزاء يمكن للروبوت التعامل معها دون الحاجة إلى أدوات مخصصة أو أنظمة رؤية معقدة. يمكن لخصائص الإمساك البسيطة تقصير أوقات دورة الإنتاج. كما أن تحديد المواقع بدقة يقلل من جهد البرمجة. يجب أن يحافظ تصميم التصنيع للتصنيع (DFM) على هذه الخصائص طوال عملية الإنتاج. يجب ألا تتداخل زوايا السحب مع أسطح الإمساك. كما يجب ألا تُشكّل خطوط فصل القالب حوافًا حادة قد تعيق عمل أداة القطع.
حافظ على رؤوس المثبتات ناعمة وخالية من التشابك
يتم نقل المثبتات من خلال وحدة تغذية وقناة انزلاق، وتنزلق على طول قضبان التوجيه، وتسقط في النهاية في رأس تحديد المواقع.
تتعطل الصواميل البارزة، وتتشابك الحواف الحادة مع الأشياء. يتعطل جهاز التغذية، ويتوقف خط الإنتاج.
من الواضح أن الصواميل ذات الأسطح الملساء والحواف المستقيمة تنزلق بسهولة أكبر. الصواميل ذات الرأس المسطح والصواميل ذات الرأس المقوس مناسبة، وكذلك الصواميل الغاطسة. ماذا عن الصواميل ذات الرأس السداسي؟ إنها تعلق في كل مكان وتتدحرج بشكل غير متوقع. تجنبها.
ينطبق المنطق نفسه على الأجزاء المصبوبة بالحقن والأجزاء المشغّلة آليًا. تضمن الأسطح الخالية من العيوب سلاسة تشغيل أنظمة مناولة المواد. هذا هو التقاء التصميم للتصنيع والتجميع (DFA) والتصميم للتصنيع (DFM). يجب أن يكون تصنيع الجزء وتغذيته سهلاً. أي شكل يعيق عمل وحدة التغذية يُعد كارثة إنتاجية، بغض النظر عن تكلفة تصنيعه.
منع التشابك أثناء مناولة البضائع بكميات كبيرة
تقوم القواديس الاهتزازية وقواديس التغذية بنقل الأجزاء إلى خط التجميع. وهي تتطلب أن تكون الأجزاء قادرة على الحركة بحرية.
قد تعيق الخطافات تدفق الأجزاء. وقد تتشابك الهياكل الحلقية مع بعضها البعض. وقد تشكل الأشكال الهندسية المتشابكة سلاسل. ونتيجة لذلك، يتعطل جهاز التغذية. ويضطر المشغلون إلى إدخال أيديهم إلى الداخل لفك تشابك الأجزاء.
الأجزاء المعرضة للتشابك تُبطئ خط الإنتاج، مما يُفقد الأتمتة جدواها. لذا، ينبغي على المصممين تجنب هذه الخصائص قدر الإمكان. تصميم المواد للتصنيع بكميات كبيرة يعني تصميم أشكال تتداخل بشكل غير محكم، لا تتشابك بإحكام.

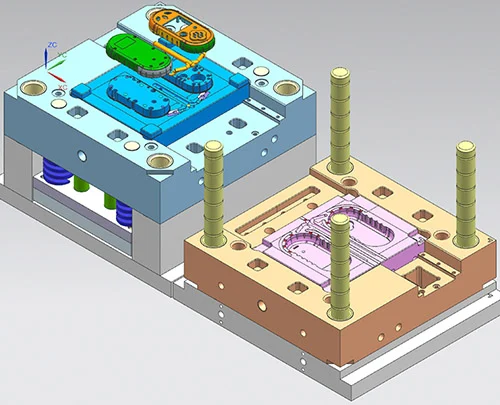

الفصل الرابع - النمطية والتوحيد القياسي
حدد حدود الوحدة بوضوح
الوحدة هي وحدة وظيفية. تقوم بمهمة واحدة، وتؤديها على أكمل وجه. حدودها واضحة ومحددة بدقة: المدخلات والمخرجات، والطاقة والإشارات، والتركيب والإغلاق.
تُسهّل الحدود الواضحة كل شيء. يصبح الاختبار أسرع، ويصبح استكشاف الأخطاء وإصلاحها أسهل. يمكن استبدال الوحدة المعيبة ببساطة دون إضاعة ساعات في التشخيص. ويبقى باقي النظام سليمًا.
يستفيد تصميم التصنيع للتجميع (DFA) من مبدأ الوحدات النمطية. فكلما قلّت نقاط التفاعل، كلما كانت عملية التجميع أبسط. كما يستفيد تصميم التصنيع للتصنيع (DFM) أيضاً، حيث يمكن تصنيع الوحدات النمطية على خطوط إنتاج مختلفة ثم تجميعها لاحقاً.
تقليل أعمال التجميع في الموقع
يُعدّ التجميع الميداني مكلفاً. ومع الإضاءة الضعيفة، والأدوات المحدودة، واضطرار الفنيين للعمل وهم واقفون على السلالم، فإن الأخطاء أمر لا مفر منه.
انقل العمل إلى ورشة المصنع. البيئة هناك مضبوطة، والإضاءة وافرة، وجميع الأدوات اللازمة متوفرة، مما يؤدي إلى تجميع أسرع، ومعدل خطأ أقل، وتكاليف عمالة أقل.
يُعدّ هذا أحد المبادئ الأساسية لمنهجية التصميم للتجميع (DFA). يجب أن يُقلّل تصميم المنتج من أعمال التركيب في الموقع. وينبغي تبسيط خطوات التركيب الضرورية قدر الإمكان - أي التوصيل والتشغيل، بدلاً من التوصيلات الكهربائية واللحام. وتدعم منهجية التصميم للتصنيع (DFM) هذا المبدأ من خلال إنتاج مجموعات فرعية تُشحن كوحدات كاملة، مما يُقلّل من عدد الأجزاء المنفصلة التي تُشحن إلى الموقع.
إعطاء الأولوية للأجزاء القياسية الجاهزة
تكلفة القطع المصممة حسب الطلب أعلى، وتستغرق وقتاً أطول للتسليم، وتأتي مع وثائق أقل تفصيلاً.
تتميز أدوات التثبيت والموصلات والمجموعات الفرعية القياسية بأنها أقل تكلفة، ومتوفرة بسهولة في المخزون، ومدعومة بمواصفات متاحة للجمهور وسلاسل توريد راسخة، مما يجعل العثور على قطع الغيار أمرًا سهلاً.
يُفضّل كلٌّ من تصميم التصنيع (DFM) وتصميم التجميع (DFA) استخدام المعايير. فالمثبتات القياسية تُشغّل الأدوات القياسية، والموصلات القياسية تُناسب الكابلات القياسية، والمجموعات الفرعية القياسية تُركّب في الواجهات القياسية. التصميم الذي يعتمد بشكل كبير على الأجزاء القياسية أسرع في التطوير، وأسهل في التصنيع، وأبسط في الدعم الميداني. ليس التخصيص دائمًا هو الأفضل، ففي بعض الأحيان، يكون المعيار هو الخيار الأمثل.
الفصل الخامس - التصميم من أجل التفكيك وإعادة التدوير
تسهيل فصل المواد
عندما يصل المنتج إلى نهاية عمره الافتراضي، يتم تفكيكه. يجب أن تدخل المواد المختلفة في مسارات نفايات مختلفة: تدخل المواد البلاستيكية في عملية إعادة تدوير البلاستيك، والمعادن في عملية إعادة تدوير المعادن، وتُرسل المكونات الإلكترونية إلى معالجة متخصصة.
إذا التصقت المواد ببعضها بشكل دائم، يصبح فصلها صعباً. ولا يملك القائمون على إعادة التدوير خياراً سوى التخلص منها، وينتهي المطاف بالمنتج في مكب النفايات.
التصميم من أجل التفكيك يعني تبسيط عملية الفصل. يمكن فكّ الوصلات الكبسية، وإزالة المثبتات، وفرز المواد يدويًا أو آليًا. هذا امتدادٌ مُستدامٌ لمنهجية التصميم من أجل التجميع (DFA)، حيث تُسهّل المبادئ نفسها عملية التفكيك. يدعم التصميم من أجل التصنيع (DFM) هذا المفهوم بتجنب أساليب الربط الدائمة التي لا يمكن عكسها.
استبدل المواد اللاصقة بمشابك تثبيت سريعة الفك
المواد اللاصقة دائمة. وبمجرد جفافها، يصعب فصلها. ويؤدي تفكيكها إلى تلفها: حيث تتكسر الأجزاء، وتختلط المواد، وتتأثر إمكانية إعادة تدويرها.
تُحلّ هذه المشكلة بواسطة وصلات التثبيت السريع. أثناء الاستخدام، يمكن فكّها باستخدام أداة أو ببساطة عن طريق الضغط عليها لفصلها. تعمل مثبتات التحرير السريع بنفس الطريقة. توفر وصلات التثبيت السريع القابلة للفصل مسار فصل لمرة واحدة.
هذه كلها حلول تتوافق مع مبادئ التصميم للتجميع والتصنيع (DFA). التجميع أسرع من معالجة المواد اللاصقة - لا انتظار، ولا تجهيزات، ولا أبخرة ضارة. الفك أسهل، مما يجعل الإصلاحات ممكنة وإعادة التدوير خيارًا عمليًا. يجب أن يضمن التصميم للتصنيع (DFM) أن تظل هندسة التثبيت بالضغط قوية طوال عملية الإنتاج بأكملها. إذا كانت قوة التثبيت بالضغط ضعيفة جدًا، فسوف ينكسر الاتصال أثناء الاستخدام؛ وإذا كانت قوية جدًا، فسيصبح الفك صعبًا. التوازن أمر بالغ الأهمية.
نبذة عن نوبل – الآلات الدقيقة باستخدام الحاسب الآلي التصنيع المتكامل والخدمات
من نحن
تدير شركة نوبل مصنعًا متخصصًا في التصنيع الدقيق باستخدام آلات CNC. وتركز الشركة على أسواق الأجهزة الطبية والسيارات والصناعات الأخرى. وتتميز بإنتاج متنوع بكميات صغيرة إلى متوسطة، وهو ما يمثل نقطة قوتها. قطع معقدة، دفعات صغيرة، ودقة عالية في التصنيع.
أنظمة الجودة المعتمدة (ISO 9001 و ISO 13485)
الشهادات ليست مجرد زينة. يغطي معيار ISO 9001:2015 إدارة الجودة في جميع العمليات. ويضيف معيار ISO 13485:2016 معايير صارمة على مستوى الأجهزة الطبية، تشمل التتبع والتوثيق والتحكم في العمليات.
هذه الشهادات تعني الاتساق. كل جزء يُعامل بنفس الطريقة. النظام يخضع للتدقيق. السجلات موجودة. الصناعات الخاضعة للتنظيم تتطلب هذا المستوى من الإثبات.
حل متكامل: من التصميم إلى التجميع
تُعدّ عملية التشغيل الآلي مجرد بداية. فالتشطيب السطحي يُضيف الحماية. ويتحقق الفحص من المطابقة. أما التجميع الفرعي والتجميع النهائي فيُكملان المنتج.
مورد واحد يتولى كل شيء. لا حاجة لشحن قطع الغيار بين الموردين. لا مشاكل في التنسيق. سلسلة التوريد تتقلص. التكاليف العامة تنخفض.
لماذا الشراكة مع نوبل؟
نقطة اتصال واحدة من المواد الخام إلى الجزء المُجمّع. هذه هي القيمة.
سرعة أكبر في إنجاز المهام بفضل إلغاء عمليات التسليم. مشاكل تنسيق أقل لعدم وجود أي لبس في الترجمة. جودة مضمونة بفضل اعتماد الأنظمة وخبرة الكوادر.
تعتمد الصناعات الخاضعة للتنظيم على هذا النهج. الأجهزة الطبية، ومكونات السلامة في السيارات، وأنظمة التحكم الصناعية. تُطبق المعايير نفسها على جميعها.
الأسئلة الشائعة
ما هو التصميم للتجميع (DFA) ولماذا هو مهم؟
يُعدّ تصميم المنتج للتجميع (DFA) أسلوبًا يُبسّط هياكل المنتجات وخطوات التجميع. فهو يُقلّل عدد القطع، ويُسهّل التعامل معها وإدخالها، ويتجنّب الأدوات المعقدة أو الحركات غير المريحة. والنتيجة؟ تجميع أسرع، وإعادة عمل أقل، وخدمة أسهل. وهو جزء أساسي من أي استراتيجية حديثة للتصميم من أجل التصنيع (DFM) أو تصميم المنتج للتجميع (DFA).
لماذا يتم تجاهل خلوص الأدوات في كثير من الأحيان، وكيف يؤثر ذلك على عملية التجميع؟
بدون مساحة كافية للمفاتيح أو مفكات عزم الدوران، يواجه المشغلون صعوبة بالغة، مما يؤدي إلى تلف الخيوط، أو عدم كفاية عزم الدوران، أو تلف الأجزاء. يُجنّب فحص بسيط للمساحة في نموذج التصميم بمساعدة الحاسوب (CAD) حدوث مشاكل مكلفة في خط الإنتاج لاحقًا.
ما هي أكثر أخطاء التصميم شيوعاً التي تؤثر سلباً على كفاءة التجميع؟
تشمل أكثر الأخطاء شيوعاً ما يلي:
- تصميم أجزاء تتطلب تفكيك جزء واحد قبل الوصول إلى جزء آخر.
- إن إجبار سطحين متزاوجين على الالتحام في نفس الوقت يجعل عملية الإدخال صعبة
- إهمال مساحة الأدوات، مما لا يترك مجالاً للمفاتيح أو المفكات
- ميزات شطف الحواف والمحاذاة الذاتية للتجميع الأعمى
- استخدام المواد اللاصقة بدلاً من المشابك أو آليات الفك السريع، مما يعقد عملية التجميع والإصلاحات المستقبلية.
يمكن تجنب هذه المشكلات من خلال التطبيق المنضبط لمبادئ تصميم العمليات خلال مرحلة التصميم المبكرة.
